Vom Forschungsvorhaben zum Pilotprojekt

Die Autobahnbrücke über die A44 zwischen Kassel und Eisenach ist ein Pilotprojekt, das auf die Ergebnisse eines Forschungsvorhabens der Forschungsvereinigung Stahlanwendung e.V. (FOSTA) zurückgeht. Diese belegen, dass die Feuerverzinkung auch an zyklisch belasteten Brückenbauteilen eingesetzt werden kann und eine Korrosionsschutzdauer von 100 Jahren ohne Wartung möglich ist.“

Den kompletten Artikel können Sie → hier lesen.

Mobiler Hochwasserschutz: AquaWand mit feuerverzinkten Stahlpfosten

Mobiler Hochwasserschutz: AquaWand mit feuerverzinkten Stahlpfosten

Die Firma AQUABURG schlägt mit ihren Produkten den gleichen Weg ein und verwendet ebenfalls feuerverzinkte Stahlbauteile, die über eine sehr lange Lebensdauer verfügen. Hierbei ist es wichtig, dass die verzinkten Stahlbauteile bei der Lagerung nicht im Wasser stehen, sondern dass das Wasser immer abläuft. Hierdurch werden die Stahlbauteile belüftet und das Regenwasser säubert die einzelnen Bauteile.

Weitere Informationen:

Mobiler Hochwasserschutz

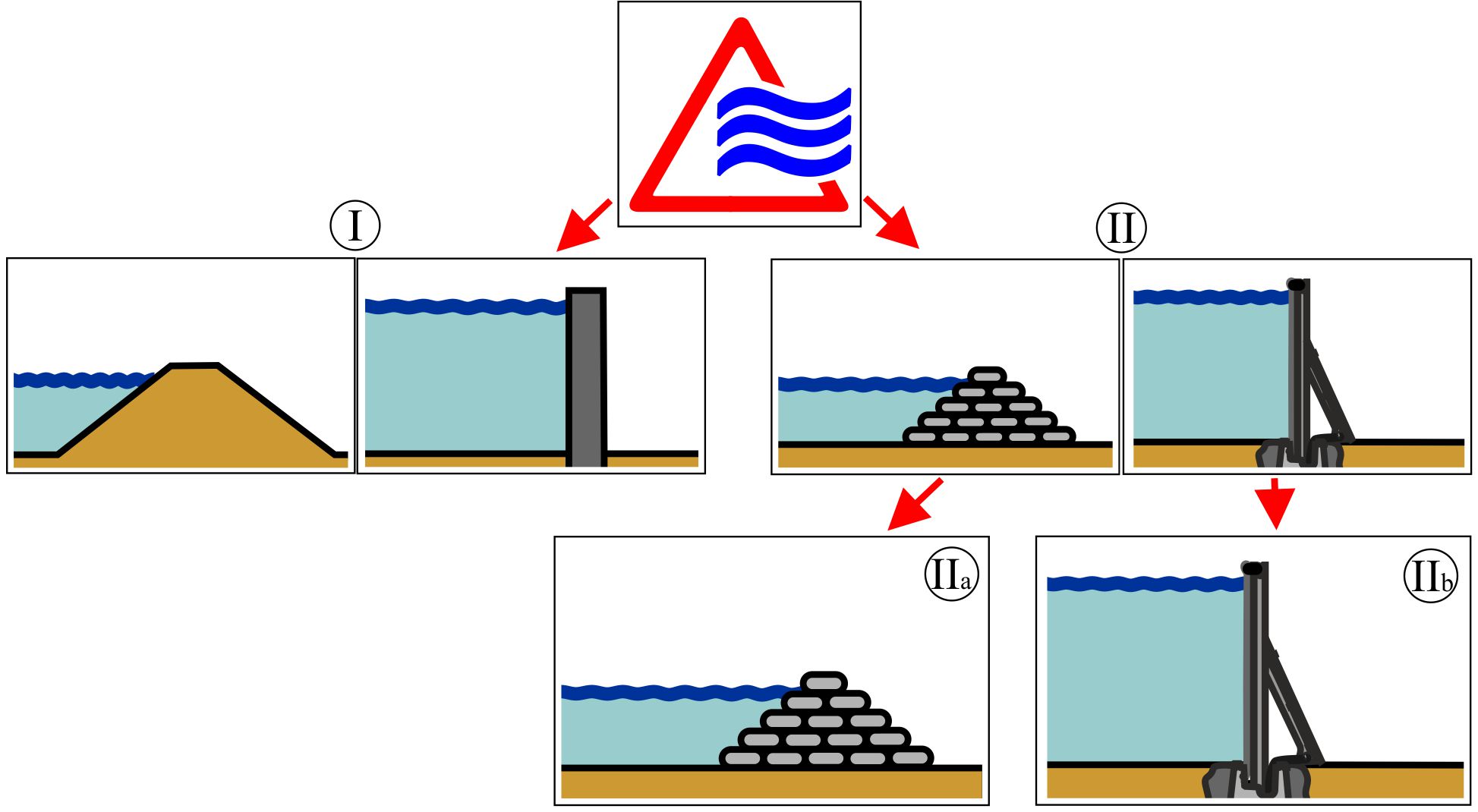

Ein Schutz vor Hochwasser kann durch feste Systeme wie Deiche und Mauern „I“ oder durch mobile Systeme „II“ erfolgen.

Verschiedene Hochwasserschutzlösungen in einer kleinen Übersicht

Bild: Verschiedene Hochwasserschutzlösungen in einer kleinen Übersicht

Grundsätzlich sollte bei der Auswahl eines Hochwasserschutzsystems darauf geachtet werden, dass das System den eigenen Anforderungen genügt. Zudem sollten gültige Standards zum Hochwasserschutz erfüllt und eine Testierung des Systems bereits erfolgt sein. Auf dieser Seite werden die unterschiedlichen mobilen Hochwasserschutzssysteme vorgestellt. Weitere Informationen können bei uns auf Anfrage erhalten.

Beschreibung mobiler Hochwasserschutzsysteme

Es wird unterschieden zwischen ortsungebundenen mobilen Systemen „IIa“ und ortsgebundenen mobilen Systemen „IIb“, die zum Teil oder vollständig vor Ort im Boden vorinstalliert sind.

Zu den ortsungebundenen Hochwasserschutzsystemen gehören:

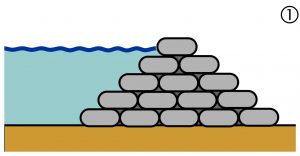

  1. Sandsäcke, die personalintensiv mit einem hohen logistischen Aufwand gefüllt und dann an den Einsatzort verbracht und aufgestapelt werden. Die Hochwasserschutz Sandsäcke sind fast in jedem Gelände verwendbar müssen aber nach dem Einsatz aufwendig entsorgt werden.

    Mobiler Hochwasserschutz Sandsacksysteme

    Bild 1: Hochwasserschutz Sandsacksysteme

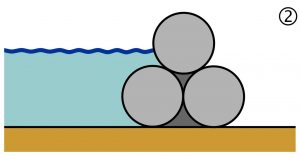

  2. Schlauchsysteme werden mit einem Gebläse mit Luft und / oder mit einer Pumpe mit Wasser gefüllt. Das Hochwasserschutz Schlauchsystem kann bei minus Temperaturen schlecht eingesetzt werden und im Einsatzfall durch Löcher kollabieren.

    Mobiler Hochwasserschutz, Schlauchsysteme

    Bild 2: Hochwasserschutz Schlauchsysteme

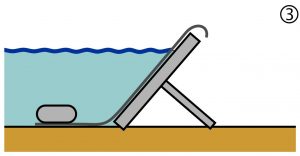

  3. Bocksysteme werden zusammengesteckt und verschraubt, haben beim Einsatz viele lose Teile und eine geringe Schutzhöhe. Folien und Sandsäcke sind für den Aufbau nötig.

    Mobiler Hochwasserschutz, Bocksysteme

    Bild 3: Hochwasserschutz Bocksysteme

  4. Beckensysteme werden hinter einander aufgestellt, vor Ort mit viel Sand oder Wasser gefüllt und ggf. mit einer Folie abgedichtet.

    Mobiler Hochwasserschutz, Beckensysteme

    Bild 4: Hochwasserschutz Beckensysteme

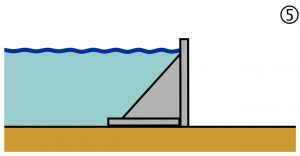

  5. Klappsysteme werden neben einander aufgestellt, aufgeklappt, wasserdicht verbunden und mit Schrauben bzw. Arretierungen auf der Wasserseite befestigt. Eine Kontrolle der Schrauben bzw. Bauteile ist bei Hochwasser nicht möglich.

    Mobiler Hochwasserschutz, Klappsysteme

    Bild 5: Hochwasserschutz Klappsysteme

Zu den ortsgebundenen Hochwasserschutzsystemen gehören:

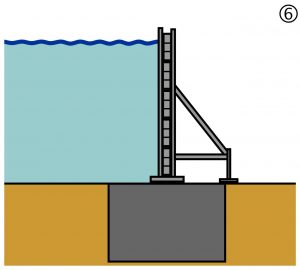

  1. Die Stützen der Dammbalkensysteme werden, auf vorher im Boden eingebauten Grundplatten, mit einem hohen logistischen und organisatorischen Aufwand aufgeschraubt. Zwischen die Stützen werden dann die Dammbalken übereinander gestapelt und verschraubt. Nach dem Einsatz müssen die Dammbalken wieder gut gesäubert und ordnungsgemäß gelagert werden (1 qm Dammbalkensystem = 0,5 qm Lager).

    Mobiler Hochwasserschutz, Dammbalkensystem

    Bild 6: Hochwasserschutz Dammbalkensysteme

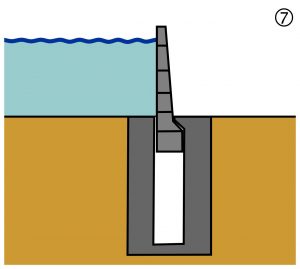

  2. Aufschwimmbare Hochwasserschutzsysteme liegen in einem vorher eingebauten Kanal und funktionieren durch Aufschwimmen automatisch. Es sind nahezu keine Arbeitsmittel nötig. Bei Schmutz wie Sand, Steinen, Eis usw. ist die Funktion jedoch eingeschränkt. Durch den tiefen Einschnitt des Kanals können Rohrleitungen im Untergrund nicht frei fließen.

    Aufschwimmbare Hochwasserschutzsysteme

    Bild 7: Hochwasserschutz aufschwimmbare Systeme

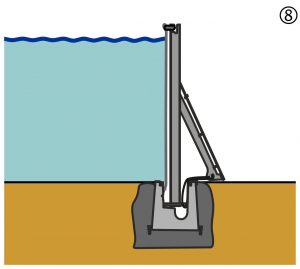

  3. Absenkbare / hochziehbare Hochwasserschutz – Wandsysteme sind in einem Betonkanal lagert und wasserdicht bzw. kraftschlüssig mit dem Untergrund verbunden. Bei drohendem Hochwasser ist die Hochwasserschutzwand mit nur wenigen Handgriffen in kurzer Zeit aufgebaut. Nach dem Einsatz wird sie wieder in dem Betonkanal verstaut.
    Mobiler Hochwasserschutz, AquaWand

    Bild 8: Hochwasserschutz absenkbare/hochziehbare Systeme

    Die AquaWand von AQUABURG ist ein absenkbares/hochziebares mobiles Hochwasserschutz – Wandsystem wie in Position 8 beschrieben.


Standards, Tests und Prüfungen von mobilen Hochwasserschutzsystemen

Der BWK e.V. (Bund der Ingenieure für Wasserwirtschaft, Abfallwirtschaft und Kulturbau)  ist ein Berufsverband von Ingenieuren und Naturwissenschaftlern in der Wasserwirtschaft und veröffentlicht Fachpublikationen sowie Merkblätter. Hier hervorzuheben ist das BWK-Merkblatt-M 6  „Mobile Hochwasserschutzsysteme, Grundlagen für Planung und Einsatz“, welches einen allgemein anerkannten Standard für Hochwasserschutzsysteme festlegt.

Weitere Tests und Prüfungen von mobilen Hochwasserschutzkonstruktionen können unter anderem mit dem EU-Projekt SMARTeST in einem Versuchsbecken des Instituts für Wasserbau der Technischen Universität Hamburg-Harburg (TUHH) durchgeführt werden – siehe TUHH Institut für Wasserbau.

Stärken

Die Stärken der AquaWand

  • Schnell
    • Permanente Lagerung am Einsatzort (nur bei Hochwasser sichtbar)
    • Immer im Bereitschaftsmodus
    • Schneller autarker Aufbau – ohne Maschinen, ohne Strom – bei jedem Wetter
    • Aufbau ohne Fachpersonal mit handlichem Werkzeug, d.h. trainierte Bürger sind ausreichend
  • Sicher
    • Hohe Systemstabilität und zuverlässige Ableitung der Kräfte in den Boden
    • Unterspülschutz
    • Sehr robust
    • Großer Anprallschutz (widersteht Tests von 400 kg schwerem Treibgut)
  • Günstig
    • Keine Lagerkosten (permanente Lagerung vor Ort)
    • Keine Logistikkosten
    • Sehr geringe Personalkosten
    • Geringe Installationskosten (modulare Bauweise)
    • Erhöhte Wirtschaftlichkeit durch den Zusatznutzen der Linienentwässerung

Das Fazit: Die AquaWand ist bezahlbar und zeichnet sich durch geringe Betriebskosten aus.


Schnell = Effizient

Mobiler Hochwasserschutz Einsatzablaufplan

Bild: Der Einsatzablauf von mobilen Hochwasserschutzsystemen

Bei Überschwemmungen großer Gebiete oder rascher Überflutung ganzer Stadtteile ist die Effizienz entscheidend.

Dammbalken überflutet

Bild: Starkregen Münster 2014: Das Dammbalkensystem war nicht komplett aufgebaut und wurde überströmt


Sicher = stabil, redundant und flexibel

Treibgutanprall auf das mobile Hochwasserschutzsystem AquaWand

Bild: Das Treibgut schlägt vor die AquaWand120, Ansicht von der Seite

Die Kraft des Treibgutanpralls wird durch die flexible AquaWand sehr gut absorbiert.

Sicherheitsmerkmale des mobilen Hochwasserschutzes, AquaWand

Bild: Die AquaWand redundant aufgebaut

Standards der AquaWand:

  • Doppelte Absicherung durch das Gurt- und Stahlseilsystem
  • Jeder Pfosten wird durch die anderen Pfosten zusätzlich gesichert
  • Das Edelstahlnetz und die Plane halten extremen Belastungen stand und sind wasserdicht bzw. kraftschlüssig mit dem Untergrund verbunden
  • Keine losen Teile, keine Schrauben und gute Kontrolle aller Bauteile
  • Gezielte Entwässerung durch die Linienentwässerung

Fordern Sie unsere Auswertungen der umfangreichen Tests und Extremtests an.


Vergleich

Vergleich der AquaWand zu herkömmlichen Dammbalkensystemen:

Mobiler Hochwasserschutz Vergleichtstabelle Dammbalken AquaWand

Mobiler Hochwasserschutz Vergleichtstabelle Dammbalken AquaWand

Aufwendig aufzubauende Dammbalkensysteme sind mit der komplexen Logistik und teuren Lagerhaltung häufig nicht die beste Lösung.
